本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机生产发调速电空气能配电设备箱的目的： 1、适宜的确定交流电源。 2、简单对集成运放的关合基本操作。 3、有较高的安全的耐火板等级分，能形象化的提示 电路系统的导通壮态。

项目名称：656KW柴油发动机发电站设备单机配电箱主要元件明细清单
供电系统箱关键元器件请单
编号	称呼	具体型号技术参数	企业单位	个数	生产厂家
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量空气能热泵机组操纵器	HGM6110	只	1	众智
3	电站机发动机转速操纵器	C2002	只	1	孚创
4	整流外接电源方案	DC24V	只	1	众智
5	大中型中间商继设备	HH54P    DC24V	只	2	正泰
6	小规模两边继电气	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

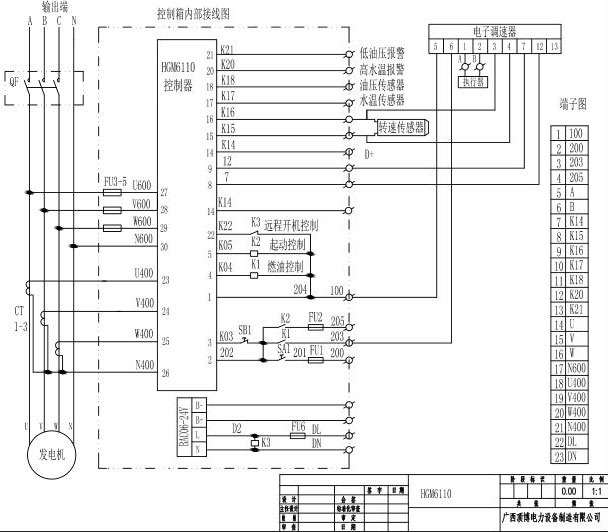

656KW广西顶博发电机组制造单机配电箱元件线路图
